松下自动门安全辅助光线传感器

辅助光线传感器的作用与加装方法，双重检测防夹防撞，守护老人儿童通行安全。

立即咨询 400-690-8875 021-68568185

🛡️ 松下官方称其为辅助光线传感器，恒帝、锐帝系列通用。它是平移门防夹防碰的安全升级设备，安装高度、探头对位、接线方式直接影响防夹效果。

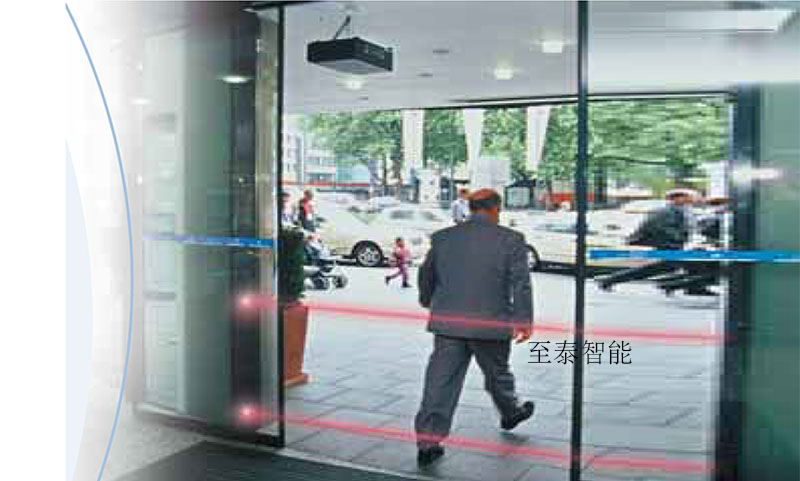

松下自动门安全光线应用现场

🔆 安全光线应用现场：红外光束覆盖门扇通道

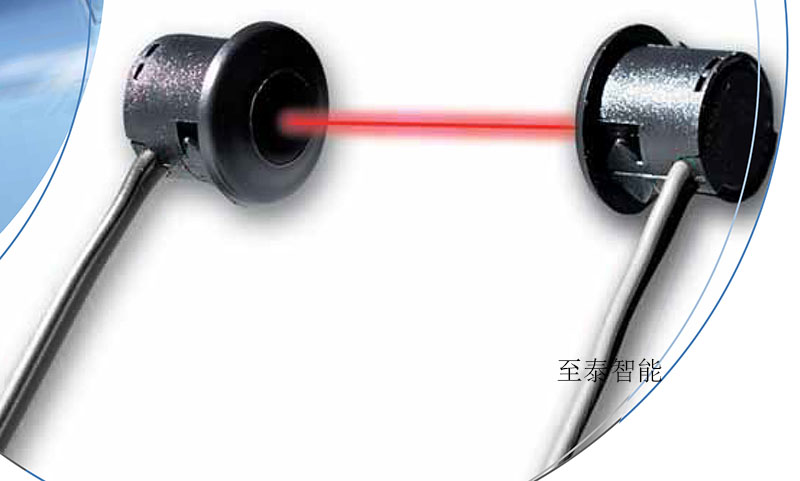

松下自动门安全光线传感器

📡 安全光线传感器发射/接收对射探头

📐 安装技术要点

① 开孔

边框开 φ12mm 预埋孔，两探头镜面保持同一平面。

② 高度

一套装：离地 600mm；二套装：300mm / 900mm 双重防护。

③ 清孔

孔加工后清除毛刺，防止软线破损。

④ 穿线

用重物引导软线从电机箱穿入边框、再从预埋孔拉出。

⑤ 入箱

软线提升回电机箱内，探头嵌入预埋孔固定。

⑥ 对位

两探头必须正对，间距 ≤ 6m。

⚠️ 关键注意：探头倾斜、两探头不对位、距离超过 6m，都会导致光线无法射入受光探头，门会进入常开状态，失去防夹保护。接线时端子务必插到底、按官方图连接，否则动作不良。

📐 松下辅助光线传感器安装示意图

松下自动门安全光线安装示意

探头对位与 6m 距离示意

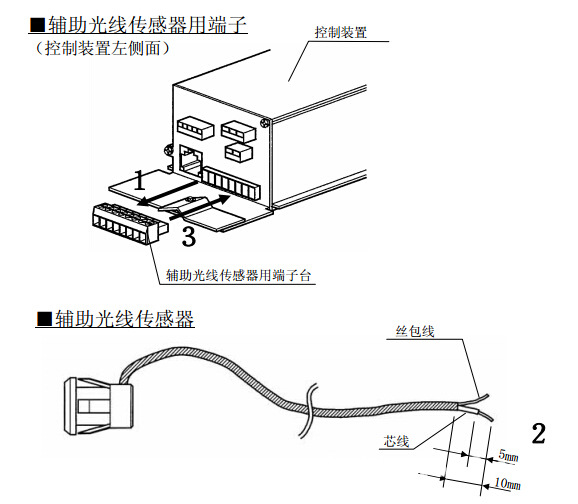

松下自动门安全光线接线图

辅助光线传感器端子接线图
